Plan d'installation de chantier (PIC) : à quoi il sert et que doit-il montrer
Le plan d'installation de chantier, souvent appelé PIC, constitue un document stratégique qui organise l'ensemble des moyens logistiques et de sécurité nécessaires durant les travaux. Il permet de visualiser l'implantation des équipements, des zones de stockage et des circulations, garantissant ainsi un déroulement efficace et sécurisé du chantier. Bien conçu, il devient un outil de référence pour toutes les équipes intervenant sur le site.
Qu'est-ce qu'un plan d'installation de chantier
Le plan d'installation de chantier est un document graphique qui schématise l'organisation spatiale d'un chantier avant le démarrage des travaux. Il représente l'emplacement des installations temporaires, des zones de travail et des accès, en tenant compte des contraintes du site et des besoins spécifiques du projet.
Ce plan s'inscrit dans une démarche de préparation rigoureuse. Il accompagne généralement le dossier de consultation des entreprises et constitue un élément attendu dans les mémoires techniques. Son élaboration nécessite une analyse détaillée du site et une compréhension claire des différentes phases de réalisation.
Les objectifs principaux du PIC
Le plan d'installation de chantier répond à plusieurs objectifs complémentaires qui conditionnent la réussite d'un projet. Il permet d'abord d'optimiser l'organisation logistique en anticipant les besoins en équipements et en espaces. Cette vision d'ensemble facilite la coordination entre les différents corps de métier et réduit les risques de conflit d'usage des zones communes.
Sur le plan de la sécurité, le PIC identifie les zones dangereuses et organise les circulations pour limiter les interactions entre engins, piétons et zones de stockage. Il participe également à la maîtrise des nuisances en définissant les emplacements des installations bruyantes ou polluantes, dans le respect des obligations vis-à-vis du voisinage et de l'environnement.

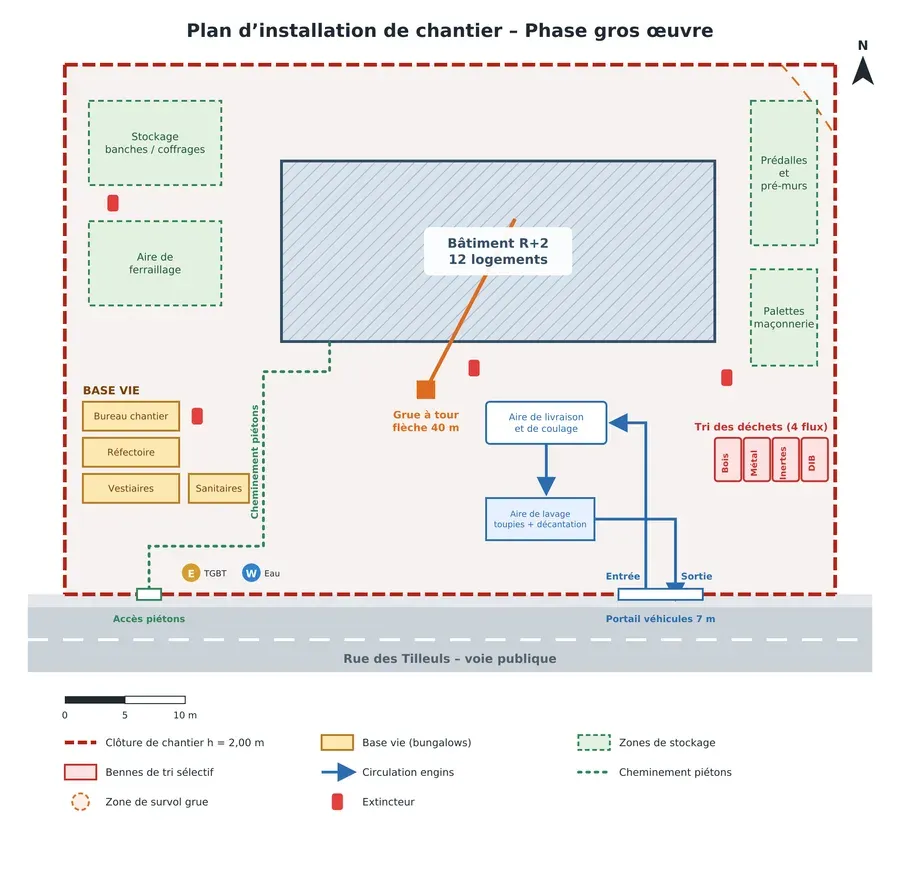

Les éléments indispensables à représenter
Un plan d'installation de chantier complet doit faire apparaître plusieurs catégories d'informations. Chaque élément contribue à une lecture claire et complète de l'organisation prévue.
- Les limites du chantier et les clôtures de sécurité, avec leurs points d'accès
- Les installations fixes : base vie, bureaux, sanitaires, vestiaires et réfectoires
- Les zones de stockage des matériaux, des déchets et des terres excavées
- L'emplacement des engins de levage, grues et autres équipements lourds
- Les voies de circulation des engins et des piétons, clairement séparées
- Les réseaux provisoires : eau, électricité, assainissement
- Les zones de stationnement pour les véhicules du personnel et des visiteurs
- Les dispositifs de sécurité collective : garde-corps, protections, signalétique
Comment concevoir un PIC adapté au projet
La conception d'un plan d'installation de chantier commence par une visite approfondie du site. Cette étape permet d'identifier les contraintes physiques telles que la topographie, les accès existants, la présence de réseaux enterrés ou aériens, et les bâtiments environnants. L'analyse du dossier de consultation fournit ensuite les informations techniques sur la nature des travaux et leur durée prévisionnelle.
Il convient ensuite de dimensionner les installations en fonction des effectifs attendus et des volumes de matériaux à gérer. L'emplacement de chaque zone doit être réfléchi pour minimiser les déplacements inutiles et optimiser les flux. Les accès doivent être suffisamment larges pour les livraisons et l'évacuation des déchets, tout en préservant la sécurité des riverains.
Le plan évolue souvent au cours du chantier, notamment sur les projets de longue durée. Il reste néanmoins essentiel de partir d'une base solide qui anticipe les principales phases de travaux et leurs besoins spécifiques.
Les différentes phases d'installation à prévoir
Sur les chantiers complexes ou de longue durée, il peut être nécessaire de prévoir plusieurs versions du plan d'installation correspondant aux différentes phases de réalisation. La phase de terrassement nécessite par exemple des espaces importants pour le stockage des terres et le passage des engins lourds, tandis que la phase de finition demande davantage de zones protégées pour les matériaux fragiles.
Chaque phase doit être clairement identifiée avec ses particularités. Les zones de travaux évoluent, certaines installations peuvent être déplacées, et les besoins en personnel varient. Cette planification progressive permet d'adapter l'organisation du chantier sans improvisation, en maintenant un niveau de sécurité constant.
Les erreurs fréquentes à éviter
Certaines erreurs reviennent régulièrement dans la conception des plans d'installation de chantier. L'une des plus courantes consiste à sous-estimer les surfaces nécessaires, notamment pour le stockage ou les zones de manœuvre des engins. Un chantier encombré génère des pertes de temps et augmente les risques d'accidents.
Négliger la séparation des flux piétons et engins représente également un danger majeur. Les circulations doivent être pensées pour éviter les croisements dangereux, avec une signalétique claire et des protections physiques si nécessaire. De même, l'oubli des contraintes environnementales comme les branchements aux réseaux ou la gestion des eaux pluviales peut entraîner des retards et des surcoûts importants.
L'importance du PIC dans les réponses aux appels d'offres
Dans le cadre d'un appel d'offres, le plan d'installation de chantier témoigne de la capacité d'une entreprise à organiser ses moyens et à anticiper les contraintes du projet. Un PIC bien conçu démontre un savoir-faire technique et une compréhension fine des enjeux logistiques et sécuritaires.
Il rassure le maître d'ouvrage sur la crédibilité de l'offre et permet de visualiser concrètement la façon dont le chantier sera mené. La cohérence entre le PIC, le planning et le PPSPS renforce la qualité globale du mémoire technique, élément souvent déterminant dans l'attribution d'un marché.
Se faire accompagner pour un PIC de qualité
Réaliser un plan d'installation de chantier complet et conforme aux attentes demande du temps et une expertise spécifique. Pour les entreprises qui souhaitent optimiser leurs chances dans les appels d'offres tout en se concentrant sur leur cœur de métier, un accompagnement professionnel peut s'avérer précieux. Des services spécialisés comme celui proposé sur memoire-technique-btp.fr permettent de bénéficier d'une rédaction sur mesure de vos documents techniques, incluant le PIC, à partir de votre dossier de consultation, avec possibilité de relecture par un ingénieur.
Questions fréquentes
Le plan d'installation de chantier est-il obligatoire pour tous les projets ?
Le PIC n'est pas toujours imposé par la réglementation, mais il devient indispensable dès que le chantier présente une certaine complexité ou durée. De nombreux maîtres d'ouvrage l'exigent dans les dossiers de consultation pour évaluer la capacité organisationnelle des candidats. Même lorsqu'il n'est pas explicitement demandé, sa réalisation reste fortement recommandée pour anticiper les difficultés et sécuriser le déroulement des travaux.
Qui est responsable de l'élaboration du plan d'installation de chantier ?
La responsabilité de la conception du PIC revient généralement à l'entreprise principale ou au titulaire du marché. Dans le cadre d'un groupement, cette tâche est souvent confiée au mandataire qui coordonne l'ensemble des intervenants. Le conducteur de travaux ou le chef de chantier pilote habituellement sa rédaction, parfois avec l'appui du bureau d'études ou de prestataires spécialisés.
Le plan d'installation de chantier peut-il être modifié en cours de projet ?
Oui, le PIC peut et doit parfois être adapté pour tenir compte d'imprévus, de modifications du projet ou d'évolutions des phases de travaux. Toute modification significative doit toutefois être validée par le responsable du chantier et communiquée à l'ensemble des intervenants. Ces ajustements doivent préserver le même niveau de sécurité et d'efficacité que le plan initial.
